Hướng dẫn lắp đặt điện năng lượng mặt trời mái nhà hộ gia đình

Hướng dẫn lắp đặt điện năng lượng mặt trời dưới đây sẽ giúp các hộ gia đình hình dung chi tiết các khâu trong quá trình lắp đặt, vận hành hệ thống, để hiểu rõ hơn và thuận tiện trong việc chuẩn bị, sắp xếp.

Có nên lắp điện năng lượng mặt trời không?
Vai trò năng lượng mặt trời là gì, bạn có biết?
Biện pháp tốt nhất để triển khai điện mặt trời nếu diện tích đất trống không có nhiều

Lắp đặt điện năng lượng mặt trời

Điện mặt trời đang ngày càng được nhiều hộ gia đình lắp đặt vì chi phí đã giảm mạnh, quy trình thi công nhanh gọn, vận hành đơn giản, hiệu quả đầu tư cao, không chỉ tạo ra điện sạch phục vụ nhu cầu sử dụng của chính gia đình mình mà còn có thêm thu nhập thụ động nhờ bán điện dư. Để lắp đặt hệ thống điện năng lượng mặt trời cho gia đình, bạn chỉ cần liên hệ với SolarV qua Tổng đài miễn cước 1900 2078. Kỹ sư của SolarV sẽ tư vấn cho bạn tất cả các vấn đề về hệ thống điện mặt trời như quy mô hệ thống phù hợp, công nghệ, vật tư, thời gian hoàn vốn… (Bạn có thể tham khảo bảng giá lắp điện năng lượng mặt trời để tự ước lượng quy mô hệ thống phù hợp dựa trên điều kiện tài chính và diện tích mái nhà).

Sau đó, các kỹ sư của SolarV sẽ tiến hành khảo sát toàn diện tại địa điểm lắp đặt, đánh giá điều kiện phần mái, đo đạc, ghi chép hướng nắng cũng như phần bị che bóng để đưa ra bản vẽ thiết kế hệ thống phù hợp. Việc lắp đặt hệ thống sẽ được thực hiện bởi đội ngũ kỹ sư thi công giàu kinh nghiệm thực tế của SolarV, để đảm bảo chuẩn kỹ thuật, theo đúng bản vẽ thiết kế, đáp ứng các tiêu chuẩn quốc tế. Sau khi thi công, các kỹ sư sẽ kiểm tra hệ thống bằng các thiết bị đo kiểm chuyên dụng như đo kiểm tra hiệu suất của giàn pin, đo kiểm nhiệt độ, đo điện trở đất, đo kiểm cách điện… đảm bảo hệ thống hoạt động an toàn, hiệu quả vận hành tốt nhất. Các kỹ sư sẽ hỗ trợ cài đặt và hướng dẫn khách hàng sử dụng các phần mềm giám sát inverter để bạn chủ động theo dõi sản lượng điện tạo ra và hiệu quả hoạt động của hệ thống. SolarV cũng sẽ hỗ trợ bạn tất cả các thủ tục giấy tờ, giấy phép cho đến liên hệ với công ty điện lực để ký hợp đồng mua bán điện mặt trời. Thông thường, thời gian thi công lắp đặt hệ thống điện mặt trời hộ gia đình chỉ từ 2-7 ngày (tùy quy mô hệ thống và điều kiện thi công).

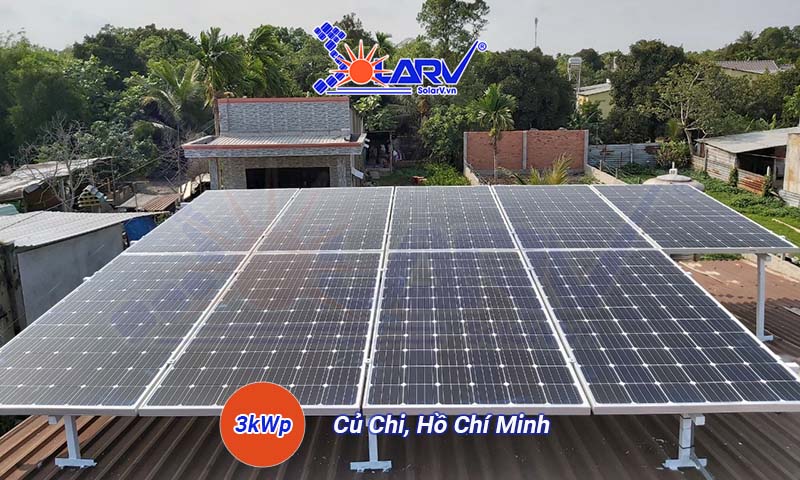

Một hệ thống điện năng lượng mặt trời mái nhà do SolarV lắp đặt năm 2020

Lưu ý: SolarV chỉ nêu quy trình thực hiện chung mà không hướng dẫn lắp đặt điện năng lượng mặt trời mái nhà theo từng bước vì không khuyến khích khách hàng tự lắp điện mặt trời. Việc lắp đặt hệ thống điện mặt trời cần thực hiện bởi các kỹ sư có chuyên môn, kinh nghiệm với trang thiết bị, hệ thống đo kiểm chuyên dụng để tránh các rủi ro mất an toàn điện trong quá trình vận hành như rò rỉ điện, chập điện gây cháy, nổ… dẫn đến thiệt hại về người và tài sản cho chính người sử dụng.

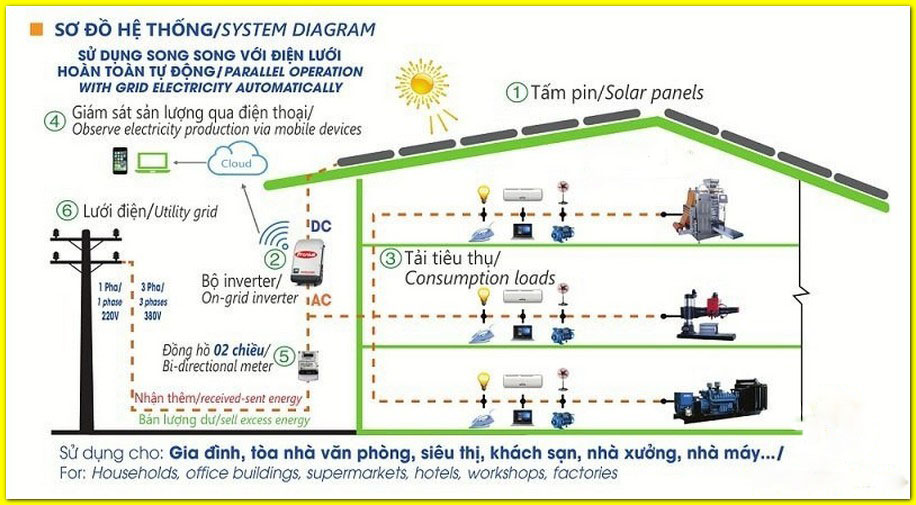

Sơ đồ lắp đặt pin năng lượng mặt trời

• Cách lắp pin năng lượng mặt trời trên mái tôn, mái ngói hay mái bằng thì đầu tiên xác định vị trí lắp pin mặt trời, cố định các thanh ray trên mái nhà, gia cố chống dột trên mái nhà bằng khung lắp đặt pin năng lượng mặt trời.
• Các bảng điều khiển sẽ được kết nối với nhau thông qua các cổng MC4 tích hợp ở mặt sau của bảng.
• Các tấm pin năng lượng mặt trời sẽ được kết nối song song với thiết bị chống sét loại I DC. Sau đó, dây đến vị trí nơi bảng điều khiển DC được đặt. Cầu chì bảo vệ được cài đặt cho các chuỗi. Lưu ý chỉ sử dụng cầu chì cho các hệ thống có 3 chuỗi trở lên.
• Tiếp theo, các chuỗi sẽ được kết nối với CB DC và được kết nối song song với bộ lọc đất sét loại II. Các thiết bị cắt lọc đất sét sẽ được kết nối với dây PE (dây nối đất). Dây PE sẽ được kéo vào cột tiếp đất dành riêng cho hệ thống năng lượng mặt trời.
• Bật hệ thống hòa lưới và bắt đầu sử dụng điện mặt trời.
• Bộ hòa lưới điện inveter hoạt động sẽ biến đổi thành dòng điện AC xoay chiều từ dòng điện DC của các tấm pin mặt trời.
• Hệ thống thiết bị điện sinh hoạt sử dụng trong nhà của bạn sẽ ưu tiên sử dụng điện từ mặt trời cho đến khi điện mặt trời yếu hoặc không đủ nó sẽ tự lấy điện lưới bù vào.
• Nếu bạn không tự lắp đặt được chúng tôi sẽ hỗ trợ tìm nhà thầu thi công điện mặt trời ở địa phương để giúp bạn xử lý.

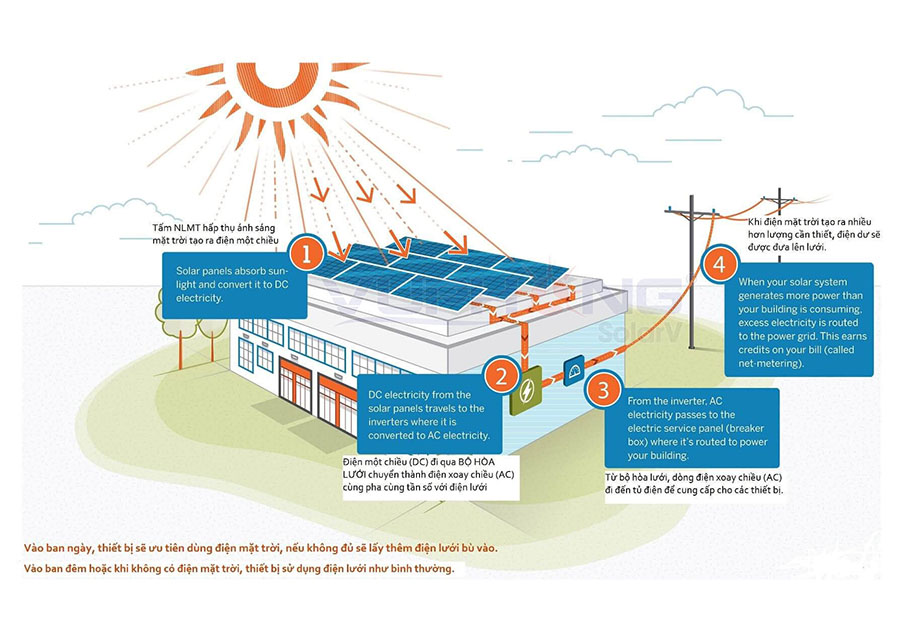

Nguyên lý hoạt động hệ thống điện mặt trời hòa lưới

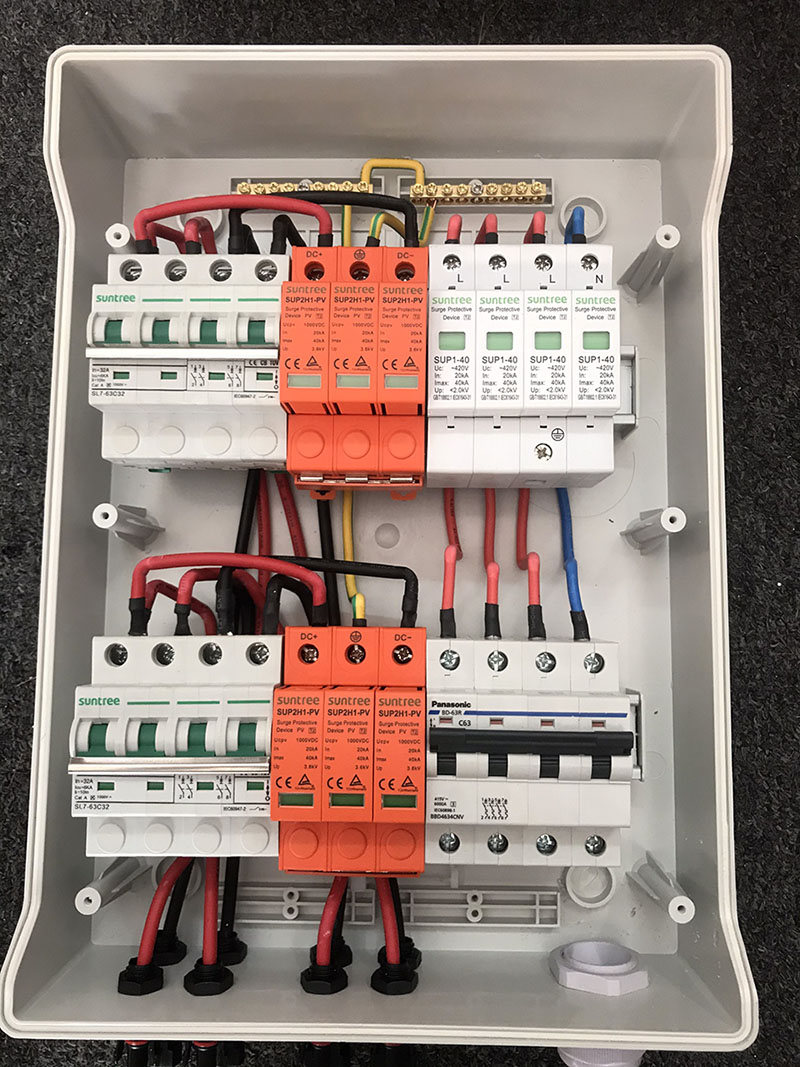

Cách đấu tủ điện năng lượng mặt trời

B1: Lắp lần lượt các thiết bị vào tủ như hình bên

B2: Khoan lổ bắt MC4 tủ điện, và PG21-PG32

B3: Bấm cos đấu dây, nối vào CB và chống sét, như hình

Lưu ý: Cần chọn đầu cos phù hợp với dây cáp, xem thêm cách bấm MC4 bên dưới

Vận hành hệ thống điện mặt trời gia đình

Hệ thống điện mặt trời hòa lưới hộ gia đình vận hành một cách hoàn toàn tự động. Điện mặt trời tạo ra từ hệ thống sẽ ưu tiên cho các thiết bị điện gia dụng, nếu dư sẽ tự đẩy lên lưới điện, bán cho ngành điện. Nếu thiếu, điện sẽ tự lấy từ lưới phục vụ cho gia đình. Khi mất điện lưới, hệ thống điện mặt trời hòa lưới sẽ ngay lập tức tự động tạm ngưng hoạt động. Như vậy, người sử dụng không cần thực hiện bất cứ thao tác nào trong suốt quá trình vận hành. Việc duy nhất bạn cần làm là theo dõi sản lượng điện từ phần mềm/ứng dụng giám sát để phát hiện sớm các trục trặc nếu có. Ngoài ra, bạn nên ghi nhớ lịch kiểm tra, bảo trì bảo dưỡng hệ thống định kỳ.

Kiểm tra định kỳ, bảo trì bảo dưỡng hệ thống điện mặt trời

Bên cạnh theo dõi sản lượng điện bằng phần mềm giám sát điện mặt trời, hằng quý bạn nên kiểm tra xem giàn pin mặt trời có bị bụi bẩn bám nhiều không, có bị lá rụng lên không… để tiến hành vệ sinh pin mặt trời nếu cần. Hằng năm, bạn nên tiến hành kiểm tra giàn pin mặt trời, hệ thống khung, dây dẫn, tủ điện, thông số của bộ hòa lưới inverter… Mỗi 5 năm, bạn nên kiểm tra tổng thể toàn hệ thống, chú ý giàn khung, dây dẫn, các tấm pin, các thiết bị trong tủ điện… Bạn hãy xem chi tiết hướng dẫn vận hành, bảo trì bảo dưỡng (O&M) hệ thống điện năng lượng mặt trời áp mái tại bài viết này: https://vuphong.vn/huong-dan-van-hanh-bao-tri-bao-duong-he-thong-om/

Hi vọng những thông tin hướng dẫn cách lắp đặt điện năng lượng mặt trời mái nhà trên đã giúp các hộ gia đình hiểu rõ về quy trình thi công lắp đặt hệ thống điện mặt trời. Nếu còn bất cứ thắc mắc nào hoặc cần tư vấn về hệ thống điện mặt trời, quý khách hàng vui lòng liên hệ với SolarV qua Tổng đài miễn cước 1900 2078 để được hỗ trợ!
