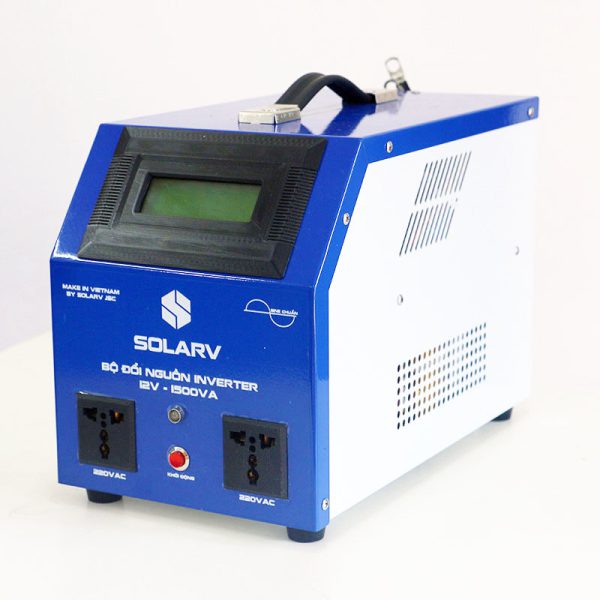

Bộ Đổi Nguồn / Kích Điện (Inverter) Sine 1500VA UPS có sạc lưới, màu xanh dương SolarV
5,800,000₫4,000,000₫
Công suất ngõ ra 1500VA/1000W với hiệu suất chuyển đổi lên tới 85%.
Chuyển đổi từ nguồn một chiều 12VDC của acquy sang nguồn xoay chiều 220VAC cấp cho tải.
Tính năng UPS: kết hợp với acquy tạo thành một bộ UPS, giữ ngõ ra AC liên tục cấp cho tải khi có hoặc mất điện lưới, thời gian chuyển mạch nhỏ hơn 10ms.
Tự động chuyển sạc acquy khi có điện lưới.
Màn hình LCD hiển thị chế độ và thông số trong quá trình hoạt động.
Cảnh báo lỗi qua còi, thông tin mã lỗi hiển thị trên LCD.
A. Trường hợp 1: có Ắc-quy 12VDC, muốn cấp nguồn 220V AC cho tải
Trong trường hợp này, thiết bị hoạt động ở chế độ Inverter, các bước thao tác:
B1: Kết nối tới bình Ắc – quy
Nối hai đầu dây phía sau thiết bị tới bình Ắc-quy 12V.
Chú ý đấu đúng cực tính âm, dương.
B2: Bật thiết bị
Bật thiết bị bằng cách ấn giữ nút khởi động 2s.
Sau 2s: còi chip kêu, đèn nguồn đầu ra sáng, LCD hiển thị báo thiết bị đã sẵn sàng hoạt động
B3: Cắm tải sử dụng
Cắm tải tới ổ cắm mặt trước thiết bị để sử dụng
Tình trạng hoạt động thiết bị hiển thị trên LCD
B. Trường hợp 2: có điện lưới, muốn sạc cho acquy
Trong trường hợp này, thiết bị hoạt động ở chế độ Charger, các bước thao tác.
B1: Kết nối tới bình Ắc – quy
Nối hai đầu dây phía sau thiết bị tới bình Ắc-quy 12V
Chú ý đấu đúng cực tính âm, dương.
B2: Bật thiết bị
Bật thiết bị bằng cách ấn giữ nút khởi động 2s
Sau 2s: còi chip kêu, đèn nguồn đầu ra sáng báo thiết bị đã sẵn sàng hoạt động
B3: Cấp điện lưới tại cổng “Sạc lưới”
Cấp điện cho ổ cắm mặt sau bằng dây đi kèm.
Bật công tắc để cấp điện lưới cho thiết bị
B4: Sạc ắc-quy
Ắc-quy sẽ tự động được sạc sau khi bật thiết bị, tình trạng quá trình sạc hiển thị trên LCD.
C. Trường hợp 3: có ắc-quy 12VDC, điện lưới không ổn định (lúc có, lúc không), muốn nguồn điện ngõ ra liên tục cấp cho tải
Trong trường hợp này, đấu nối cả Ắc-quy và điện lưới, thiết bị sẽ tự động chuyển mạch ở hai chế độ Inverter/Charger (với thời gian chuyển mạch <10ms), khi có lưới/mất lưới. Các bước thao tác:
B1: Kết nối tới bình Ắc – quy
Nối hai đầu dây phía sau thiết bị tới bình Ắc-quy 12V.
Chú ý đấu đúng cực tính âm – dương.
B2: Bật thiết bị
Bật thiết bị bằng cách ấn giữ nút khởi động 2s
Sau 2s: còi chip kêu, đèn nguồn đầu ra sáng báo thiết bị đã sẵn sàng hoạt động
B3: Cấp điện lưới tại cổng “Sạc lưới”
Cấp điện cho ổ cắm mặt sau bằng dây đi kèm.
Bật công tắc để cấp điện lưới cho thiết bị
B4: Cắm tải
Cắm tải tới ổ cắm mặt trước thiết bị để sử dụng
Tình trạng hoạt động thiết bị hiển thị trên LCD
B5: UPS – nguồn điện AC cấp cho tải được giữ ổn định liên tục
Khi có điện lưới: thiết bị hoạt động ở chế độ sạc Ắc-quy, điện cấp cho tải lấy từ điện lưới
Khi mất điện lưới: thiết bị hoạt động ở chế độ Inverter với nguồn điện cấp từ bình Ắc-quy
Thời gian chuyển mạch 2 chế độ: <10ms
BẢNG MÔ TẢ CẢNH BÁO
VẤN ĐỀ
LED ĐỎ BÁO NGUỒN NGÕ RA
LCD
CÒI
DIỄN GIẢI
Bình thường
Sáng
Hiển thị các thông số hoạt động bình thường
Im
Thiết bị hoạt động bình thường
Chế độ Standby
Nhấp nháy
Tắt
Im
Thiết bị ở chế độ standby, ngõ ra tắt/mở
Thấp áp
Sáng
Hiển thị các thông số bình thường
Kêu 2 tiếng/lần
Cảnh báo sớm:
_ <11V, kêu 2 tiếng/lần liên tục cho đến khi hơn 11.2V
Tắt
THAP AP ACQUY
Kêu liên tục 1 phút
Cảnh báo:
_ <10.4V, kêu liên tục 1 phút thì thiết bị tắt hẳn
Quá áp
Tắt
QUA AP ACQUY
Kêu
Cảnh báo:
_ >16.2V, kêu liên tục trong vòng 1 phút, tắt ngõ ra, tắt thiết bị.
Quá tải
Sáng
Hiển thị các thông số bình thường
Kêu 3 tiếng/lần
Cảnh báo sớm:
> 90% công suất danh định
Tắt
Thông số ngõ ra AC về 0 (điện áp AC, công suất ngõ ra)
Im
Cảnh báo:
> 110% công suất danh định trong vòng 5 giây
Tắt
QUA TAI
Kêu liên tục
Nếu trường hợp 2, xảy ra 3 lần, còi kêu liên tục, thiết bị tắt hẳn.
Quá nhiệt
Tắt
QUA NHIET
Kêu liên tục
Nhiệt độ bên trong > 70oC, thiết bị tắt, còi kêu liên tục.
_ Dưới 40oC, thiết bị hoạt động bình thường
Hiển thị các thông số bình thường
Ngắn mạch
Tắt
Thông số ngõ ra AC về 0 (điện áp AC, công suất ngõ ra)
Im
Cảnh báo:
Ngắt ngay lập tức, thiết bị kiểm tra ngõ ra 3 lần.
Tắt
NGAN MACH
Kêu liên tục
Nếu sau 3 lần kiểm tra vẫn còn, thì còi kêu liên tục, thiết bị tắt hẳn.
Ngõ ra bất thường
Sáng
NGO RA BAT THUONG
Kêu liên tục
Kiểm tra ngõ ra có bị nối với điện lưới hay không?
THÔNG SỐ KỸ THUẬT
MODEL
SINE 600VA
SINE 1000VA
SINE 1500VA
NGÕ VÀO SẠC LƯỚI
Điện áp AC danh định
220VAC
Dải điện áp AC vào
170 – 265VAC ± 5%
Dải tần số vào
45 – 55Hz ± 0.5Hz
Dải điện áp bypass
170 – 255VAC x (1 ± 5%)
NGÕ VÀO ACQUY
Điện áp DC danh định
12VDC
Loại acquy
Acid chì
Dung lượng acquy
100Ah – 200Ah
Thời gian sử dụng
Tùy thuộc vào tải; tải càng nhỏ thời gian sử dụng càng dài và ngược lại
CHẾ ĐỘ SẠC ACQUY
Dòng sạc
10 – 15A
Điện áp DC Float
13.5VDC
Điện áp DC Boost
14.8VDC
NGÕ RA AC (CHẾ ĐỘ INVERTER)
Điện áp AC ra
220VAC ± 3%
Tần số AC ra
50Hz ± 1.5%
Dạng sóng ngõ ra
Sine chuẩn
Hiệu suất đỉnh
85%
BẢO VỆ
Bảo vệ thấp áp DC
< 10.5VDC
Bảo vệ cao áp DC
> 16.2VDC
Bảo vệ quá tải
102%
Bảo vệ ngắn mạch
Có
Tính năng UPS
không
không
Có
Thời gian chuyển mạch
<10ms
KÍCH THƯỚC
Khối lượng
7.5kg
9.2kg
12.8kg
Khối lượng đóng gói
8.3kg
10kg
13.5kg
Kích thước
300 x 200 x 160mm
310 x 210 x 170mm
325 x 232 x180mm
THÀNH PHẦN CẤU TẠO
CẢNH BÁO – THẬN TRỌNG
A. CẢNH BÁO
– Tuyệt đối không đấu ngược cực tính âm – dương tới acquy.
– Acquy sử dụng là loại 12VDC, KHÔNG SỬ DỤNG acquy 24V hoặc 48V hoặc các loại khác.
– Tuyệt đối KHÔNGĐẤU NỐI ĐIỆN LƯỚIVÀO NGÕ RA của thiết bị.
– Kiểm tra đấu nối thiết bị với acquy, điện lưới, tải cẩn thận trước khi bật thiết bị.
B. THẬN TRỌNG
– Không tháo lắp, sửa chữa hay điều chỉnh thiết bị ngoài các danh mục trong sách hướng dẫn.
– Khi không sử dụng trong thời gian dài, tắt nguồn và tháo các đầu dây nối tới acquy, điện lưới.
– Bảo quản thiết bị:
Khi không sử dụng trong thời gian dài, nên bảo quản ở nhiệt độ phòng, nơi khô ráo, thoáng mát.
Tránh để thiết bị ở nơi có nguồn nhiệt cao hoặc ánh nắng trực tiếp.
Không ném hay làm va đập mạnh thiết bị.
Cố định thiết bị chắc chắn, bọc lót mút chống va đập trong quá trình vận chuyển.
– Kiểm tra tổng quan thiết bị, đấu nối với acquy, tải trước khi sử dụng.
– Không đấu nối, sử dụng khi chưa hiểu rõ về thiết bị.
– Để thiết bị nơi bằng phẳng, tránh xa nguồn nhiệt.
– Để đảm bảo thiết bị tản nhiệt tốt, để cách các vật dụng/bề mặt khác tối thiểu 20cm.
MÔ TẢ HOẠT ĐỘNG THIẾT BỊ
Hai chức năng chính của thiết bị:
Chuyển đổi từ nguồn một chiều 12V DC của Ắcquy sang nguồn xoay chiều 220V AC cấp cho tải.
Sạc Acquy khi có điện lưới tại cổng “Sạc lưới”.
Tùy theo nhu cầu mà hai chức năng này có thể được sử dụng riêng rẽ hoặc kết hợp tạo thành một bộ UPS (giữ đầu ra AC luôn liên tục cấp cho tải khi có/mất điện lưới).
Chế độ hoạt động của Bộ đổi nguồn UPS Sine 600VA/1000VA/1500VA được thể hiện trong bảng dưới đây:
Acquy 12VDC
ĐIỆN LƯỚI 220VAC
CHẾ ĐỘ HOẠT ĐỘNG
ĐẦU RA 220VAC
MÔ TẢ
Có
Không
Inverter
Có
Thiết bị hoạt động ở chế độ Inverter: chuyển đổi từ nguồn điện 12VDC acquy sang nguồn điện 220VAC ở ngõ ra cấp cho tải.
Có
Có
Charger & UPS
Có
Acquy được sạc từ nguồn điện tại cổng sạc lưới.
Nguồn điện ngõ ra được lấy từ cổng sạc lưới cấp cho tải.
Tính năng UPS: khi có đầu vào acquy, điện áp ngõ ra 220VAC được giữ ổn định liên tục cấp cho tải khi Có/Không có điện lưới tại “Sạc lưới” (thời gian chuyển mạch <10ms).
Không
Có
Thiết bị không hoạt động
Không (*)
Không
Không
Thiết bị không hoạt động
Không
* Với thiết bị phiên bản 2.0, đầu ra 220VAC vẫn có cấp cho tải khi có nguồn điện từ cổng sạc lưới (mặc dù thiết bị chưa được bật).
Mô tả
Bộ đổi nguồn (Inverter) Sine chuẩn UPS được thiết kế, sản xuất bởi Công ty Cổ Phần Điện Mặt Trời SolarV mang lại hiệu quả và tính an toàn tuyệt đối cho các thiết bị. Sản phẩm thiết kế đa năng, đáp ứng nhiều mục đích sử dụng khác nhau. Ngoài chức năng đổi nguồn, sạc acquy từ điện lưới, thiết bị còn có thể kết hợp với acquy tạo thành 1 hệ thống dự trữ backup nguồn khi mất điện (UPS), tính năng cụ thể:
Chuyển đổi từ nguồn một chiều 12VDC của acquy sang nguồn xoay chiều 220VAC cấp cho tải.
Tự động chuyển sạc acquy khi có điện lưới.
Tính năng UPS: kết hợp với acquy tạo thành một bộ UPS, giữ ngõ ra AC liên tục cấp cho tải khi có hoặc mất điện lưới, thời gian chuyển mạch nhỏ hơn 10ms.
Màn hình LCD hiển thị chế độ và thông số trong quá trình hoạt động.
Cảnh báo lỗi qua còi, thông tin mã lỗi hiển thị trên LCD.
Các tính năng bảo vệ:
Bảo vệ chống ngược cực.
Bảo vệ thấp áp, quá áp acquy.
Bảo vệ ngắn mạch, bảo vệ quá tải đầu ra.
Công suất ngõ ra 1500VA/1000W với hiệu suất chuyển đổi lên tới 85%.
