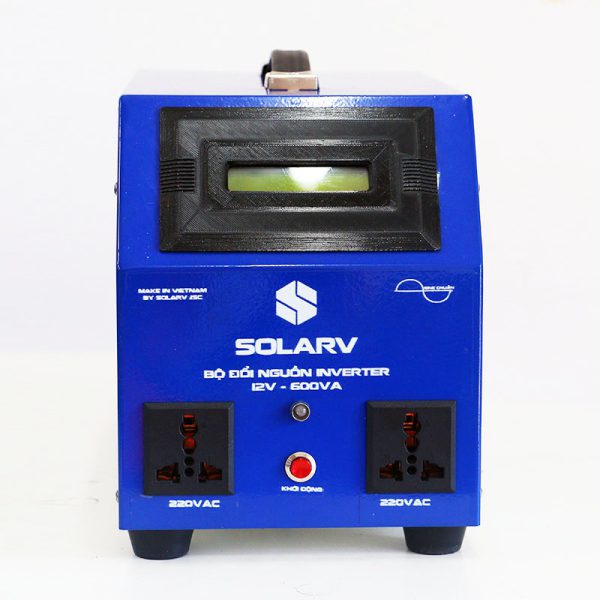

Bộ Đổi Nguồn / Kích Điện (Inverter) Sine 600VA có sạc lưới, màu xanh dương SolarV

3,800,000

  • Công suất ngõ ra 600VA/400W với hiệu suất chuyển đổi lên tới 85%.
  • Chuyển đổi từ nguồn một chiều 12VDC của acquy sang nguồn xoay chiều 220VAC cấp cho tải.
  • Được tích hợp thêm tính năng sạc ắc quy từ điện lưới
  • Màn hình LCD hiển thị chế độ và thông số trong quá trình hoạt động.
  • Cảnh báo lỗi qua còi, thông tin mã lỗi hiển thị trên LCD.
Compare

Share this product

A. Trường hợp 1: có Ắc-quy 12VDC, muốn cấp nguồn 220V AC cho tải

Trong trường hợp này, thiết bị hoạt động ở chế độ Inverter, các bước thao tác:

B1: Kết nối tới bình Ắc – quy

  • Nối hai đầu dây phía sau thiết bị tới bình Ắc-quy 12V.
  • Chú ý đấu đúng cực tính âm, dương.

B2: Bật thiết bị

  • Bật thiết bị bằng cách ấn giữ nút khởi động 2s.
  • Sau 2s: còi chip kêu, đèn nguồn đầu ra sáng, LCD hiển thị báo thiết bị đã sẵn sàng hoạt động

B3: Cắm tải sử dụng

  • Cắm tải tới ổ cắm mặt trước thiết bị để sử dụng
  • Tình trạng hoạt động thiết bị hiển thị trên LCD

B. Trường hợp 2: có điện lưới, muốn sạc cho acquy

Trong trường hợp này, thiết bị hoạt động ở chế độ Charger, các bước thao tác.

B1: Kết nối tới bình Ắc – quy

  • Nối hai đầu dây phía sau thiết bị tới bình Ắc-quy 12V
  • Chú ý đấu đúng cực tính âm, dương.

B2: Bật thiết bị

  • Bật thiết bị bằng cách ấn giữ nút khởi động 2s
  • Sau 2s: còi chip kêu, đèn nguồn đầu ra sáng báo thiết bị đã sẵn sàng hoạt động

B3: Cấp điện lưới tại cổng “Sạc lưới”

  • Cấp điện cho ổ cắm mặt sau bằng dây đi kèm.
  • Bật công tắc để cấp điện lưới cho thiết bị

B4: Sạc ắc-quy

  • Ắc-quy sẽ tự động được sạc sau khi bật thiết bị, tình trạng quá trình sạc hiển thị trên LCD.

C. Trường hợp 3: có ắc-quy 12VDC, điện lưới không ổn định (lúc có, lúc không), muốn nguồn điện ngõ ra liên tục cấp cho tải

Trong trường hợp này, đấu nối cả Ắc-quy và điện lưới, thiết bị sẽ tự động chuyển mạch ở hai chế độ Inverter/Charger (với thời gian chuyển mạch <10ms), khi có lưới/mất lưới. Các bước thao tác:

B1: Kết nối tới bình Ắc – quy

  • Nối hai đầu dây phía sau thiết bị tới bình Ắc-quy 12V.
  • Chú ý đấu đúng cực tính âm – dương.

B2: Bật thiết bị

  • Bật thiết bị bằng cách ấn giữ nút khởi động 2s
  • Sau 2s: còi chip kêu, đèn nguồn đầu ra sáng báo thiết bị đã sẵn sàng hoạt động

B3: Cấp điện lưới tại cổng “Sạc lưới”

  • Cấp điện cho ổ cắm mặt sau bằng dây đi kèm.
  • Bật công tắc để cấp điện lưới cho thiết bị

B4: Cắm tải

  • Cắm tải tới ổ cắm mặt trước thiết bị để sử dụng
  • Tình trạng hoạt động thiết bị hiển thị trên LCD

B5: UPS – nguồn điện AC cấp cho tải được giữ ổn định liên tục

  • Khi có điện lưới: thiết bị hoạt động ở chế độ sạc Ắc-quy, điện cấp cho tải lấy từ điện lưới
  • Khi mất điện lưới: thiết bị hoạt động ở chế độ Inverter với nguồn điện cấp từ bình Ắc-quy
  • Thời gian chuyển mạch 2 chế độ: <10ms

BẢNG MÔ TẢ CẢNH BÁO

VẤN ĐỀ LED ĐỎ BÁO NGUỒN NGÕ RA LCD CÒI DIỄN GIẢI
Bình thường Sáng Hiển thị các  thông số hoạt động bình thường Im Thiết bị hoạt động bình thường
Chế độ Standby Nhấp nháy Tắt Im Thiết bị ở chế độ standby, ngõ ra tắt/mở
Thấp áp Sáng Hiển thị các thông số bình thường Kêu 2 tiếng/lần Cảnh báo sớm:

<11V, kêu 2 tiếng/lần liên tục cho đến khi hơn 11.2V

Tắt THAP AP ACQUY Kêu liên tục 1 phút Cảnh báo:

<10.4V, kêu liên tục 1 phút thì thiết bị tắt hẳn

Quá áp Tắt QUA AP ACQUY Kêu Cảnh báo:

>16.2V, kêu liên tục trong vòng 1 phút, tắt ngõ ra, tắt thiết bị.

Quá tải Sáng Hiển thị các thông số bình thường Kêu 3 tiếng/lần Cảnh báo sớm:

> 90% công suất danh định

Tắt Thông số ngõ ra AC về 0 (điện áp AC, công suất ngõ ra) Im Cảnh báo:

_ > 110% công suất danh định trong vòng 5 giây

Tắt QUA TAI Kêu liên tục Nếu trường hợp 2, xảy ra 3 lần, còi kêu liên tục, thiết bị tắt hẳn.
Quá nhiệt Tắt QUA NHIET Kêu liên tục Nhiệt độ bên trong > 70oC, thiết bị tắt, còi kêu liên tục.

Dưới 40oC, thiết bị hoạt động bình thường

Hiển thị các thông số bình thường
Ngắn mạch Tắt Thông số ngõ ra AC về 0 (điện áp AC, công suất ngõ ra) Im Cảnh báo:

_ Ngắt ngay lập tức, thiết bị kiểm tra ngõ ra 3 lần.

Tắt NGAN MACH Kêu liên tục Nếu sau 3 lần kiểm tra vẫn còn, thì còi kêu liên tục, thiết bị tắt hẳn.
Ngõ ra bất thường Sáng NGO RA BAT THUONG Kêu liên tục Kiểm tra ngõ ra có bị nối với điện lưới hay không?

THÔNG SỐ KỸ THUẬT

MODEL SINE 600VA SINE 1000VA SINE 1500VA
NGÕ VÀO SẠC LƯỚI
Điện áp AC danh định 220VAC
Dải điện áp AC vào 170 – 265VAC ± 5%
Dải tần số vào 45 – 55Hz ± 0.5Hz
Dải điện áp bypass 170 – 255VAC x (1 ± 5%)
NGÕ VÀO ACQUY
Điện áp DC danh định 12VDC
Loại acquy Acid chì
Dung lượng acquy 100Ah – 200Ah
Thời gian sử dụng Tùy thuộc vào tải; tải càng nhỏ thời gian sử dụng càng dài và ngược lại
CHẾ ĐỘ SẠC ACQUY
Dòng sạc 10 – 15A
Điện áp DC Float 13.5VDC
Điện áp DC Boost 14.8VDC
NGÕ RA AC (CHẾ ĐỘ INVERTER)
Điện áp AC ra 220VAC ± 3%
Tần số AC ra 50Hz ± 1.5%
Dạng sóng ngõ ra Sine chuẩn
Hiệu suất đỉnh 85%
BẢO VỆ
Bảo vệ thấp áp DC < 10.5VDC
Bảo vệ cao áp DC > 16.2VDC
Bảo vệ quá tải 102%
Bảo vệ ngắn mạch
Tính năng UPS không không
Thời gian chuyển mạch <10ms
KÍCH THƯỚC
Khối lượng 7.5kg 9.2kg 12.8kg
Khối lượng đóng gói 8.3kg 10kg 13.5kg
Kích thước 300 x 200 x 160mm 310 x 210 x 170mm 325 x 232 x180mm

THÀNH PHẦN CẤU TẠO

bo-doi-nguon-kich-dien-inverter-sine-600va-sac-luoi

CẢNH BÁO – THẬN TRỌNG

A. CẢNH BÁO

–  Tuyệt đối không đấu ngược cực tính âm – dương tới acquy.

–  Acquy sử dụng là loại 12VDC, KHÔNG SỬ DỤNG acquy 24V hoặc 48V hoặc các loại khác.

–  Tuyệt đối KHÔNG ĐẤU NỐI ĐIỆN LƯỚI VÀO NGÕ RA của thiết bị.

–  Kiểm tra đấu nối thiết bị với acquy, điện lưới, tải cẩn thận trước khi bật thiết bị.

B. THẬN TRỌNG

–  Không tháo lắp, sửa chữa hay điều chỉnh thiết bị ngoài các danh mục trong sách hướng dẫn.

–  Khi không sử dụng trong thời gian dài, tắt nguồn và tháo các đầu dây nối tới acquy, điện lưới.

–  Bảo quản thiết bị:

  • Khi không sử dụng trong thời gian dài, nên bảo quản ở nhiệt độ phòng, nơi khô ráo, thoáng mát.
  • Tránh để thiết bị ở nơi có nguồn nhiệt cao hoặc ánh nắng trực tiếp.
  • Không ném hay làm va đập mạnh thiết bị.
  • Cố định thiết bị chắc chắn, bọc lót mút chống va đập trong quá trình vận chuyển.

–  Kiểm tra tổng quan thiết bị, đấu nối với acquy, tải trước khi sử dụng.

–  Không đấu nối, sử dụng khi chưa hiểu rõ về thiết bị.

–  Để thiết bị nơi bằng phẳng, tránh xa nguồn nhiệt.

–  Để đảm bảo thiết bị tản nhiệt tốt, để cách các vật dụng/bề mặt khác tối thiểu 20cm.

MÔ TẢ HOẠT ĐỘNG THIẾT BỊ

Hai chức năng chính của thiết bị:

  1. Chuyển đổi từ nguồn một chiều 12V DC của Ắcquy sang nguồn xoay chiều 220V AC cấp cho tải.
  2. Sạc Acquy khi có điện lưới tại cổng “Sạc lưới”.

Tùy theo nhu cầu mà hai chức năng này có thể được sử dụng riêng rẽ hoặc kết hợp tạo thành một bộ UPS (giữ đầu ra AC luôn liên tục cấp cho tải khi có/mất điện lưới).

Chế độ hoạt động của Bộ đổi nguồn UPS Sine 600VA/1000VA/1500VA được thể hiện trong bảng dưới đây:

Acquy 12VDC ĐIỆN LƯỚI 220VAC CHẾ ĐỘ HOẠT ĐỘNG ĐẦU RA 220VAC MÔ TẢ
Không Inverter Thiết bị hoạt động ở chế độ Inverter: chuyển đổi từ nguồn điện 12VDC acquy sang nguồn điện 220VAC ở ngõ ra cấp cho tải.
Charger & UPS Acquy được sạc từ nguồn điện tại cổng sạc lưới.

Nguồn điện ngõ ra được lấy từ cổng sạc lưới cấp cho tải.

Tính năng UPS: khi có đầu vào acquy, điện áp ngõ ra 220VAC được giữ ổn định liên tục cấp cho tải khi Có/Không có điện lưới tại “Sạc lưới” (thời gian chuyển mạch <10ms).

Không Thiết bị không hoạt động Không (*)
Không Không Thiết bị không hoạt động Không

* Với thiết bị phiên bản 2.0, đầu ra 220VAC vẫn có cấp cho tải khi có nguồn điện từ cổng sạc lưới (mặc dù thiết bị chưa được bật).

Mô tả

Bộ đổi nguồn (Inverter) Sine chuẩn 12V/600VA được thiết kế, sản xuất bởi Công ty Cổ Phần Điện Mặt Trời SolarV mang lại hiệu quả và tính an toàn tuyệt đối cho các thiết bị. Sản phẩm thiết kế đa năng, đáp ứng nhiều mục đích sử dụng khác nhau. Cụ thể:

  1. Chuyển đổi từ nguồn một chiều 12VDC của acquy sang nguồn xoay chiều 220VAC cấp cho tải.
  2. Ngoài chức năng đổi nguồn, sản phẩm còn tích hợp thêm tính năng sạc ắc quy từ điện lưới
  3. Màn hình LCD hiển thị chế độ và thông số trong quá trình hoạt động.
  4. Cảnh báo lỗi qua còi, thông tin mã lỗi hiển thị trên LCD.

Các tính năng bảo vệ:

  • Bảo vệ chống ngược cực.
  • Bảo vệ thấp áp, quá áp acquy.
  • Bảo vệ ngắn mạch, bảo vệ quá tải đầu ra.

Công suất ngõ ra 600VA/400W với hiệu suất chuyển đổi lên tới 85%.
